如（rú）何檢測不幹膠材料黏合劑性能?

       不幹膠材料點合（hé）劑的性能，在實驗室內可通過測試標簽材料特定的物理指標來實現。 點合（hé）劑所塗布材料的硬度和強度可能影響黏合劑的特性，所以點合劑的檢測要把黏合劑和表麵材料結合後進（jìn）行。

1.初始黏度。 檢測初始黏度的方法（fǎ）有兩種。

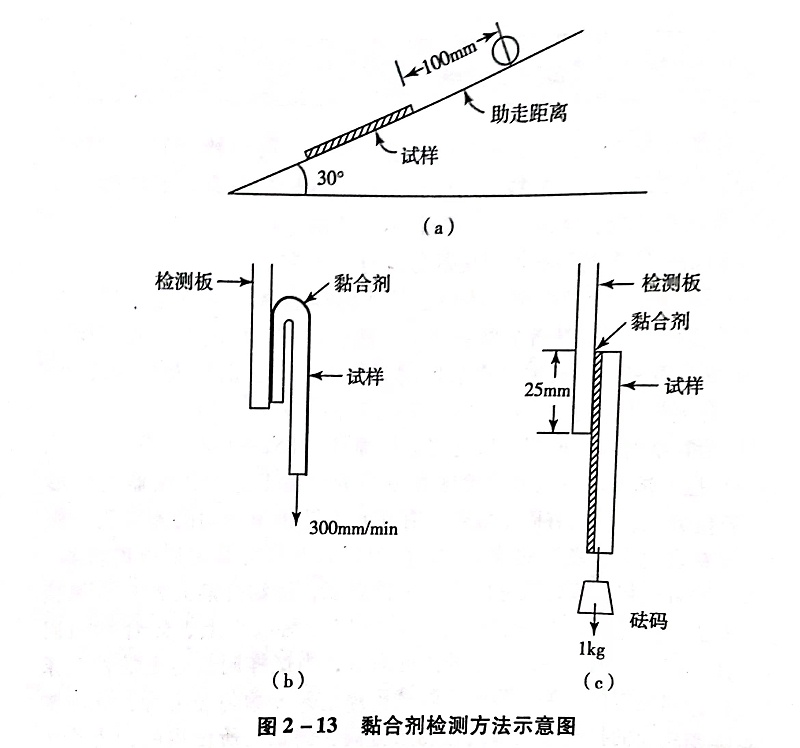

a 斜麵滾球法。 首先, 將規定尺寸的樣品材料去掉底（dǐ）紙後，黏結麵（miàn）向上固定在試驗裝（zhuāng）置的傾斜板上，然後將一鋼球滾過平放在傾（qīng）斜板上的黏合（hé）劑表麵。 根據規定長度的黏結（jié）麵能（néng）粘住（zhù）的最大鋼球尺寸（cùn），評價黏合劑初始黏度的大（dà）小， 如圖2-13(a)所示。初始黏度的詳細檢（jiǎn）測方法見（jiàn）國家標準GB 4852-1984。

b. 拉力試驗法。 拉力試驗法在專門的儀器上進行，儀器的外形同普通拉力機，機上有固定板（bǎn）台，有在垂直導軌中滑動（dòng）的測試頭，板台上裝有表麵清潔光（guāng）滑的檢測條，而（ér）測（cè）試頭上裝有固定試（shì）樣的夾具。檢測前（qián），首（shǒu）先將一規定尺（chǐ）寸的樣品去掉底紙（zhǐ），使黏合劑向外並首尾接觸，形成一圓環狀。 然後將試樣一端固定在測試頭上、黏（nián）合劑麵向下，開始（shǐ）試驗。 測試頭（tóu）以一定的速度向下（xià），當試樣同板台上的檢測條接觸並達（dá）到規定的接觸麵積時，測試頭停止並開始勻速上（shàng）升，此時測試頭要用相應的拉力使（shǐ）試樣同檢測條分（fèn）離，測試頭（tóu）所使用的（de）拉（lā）力作為評價（jià）黏合劑初始黏度的大小（xiǎo）。測試頭的拉力（lì）數據（jù）可在計算（suàn）機（jī）上顯示，單位為kgf/cm或 N/cm。

2.剝（bāo）離強度。 剝離強度在拉力試驗機上進行，在規（guī）定（dìng）的環境條件下，將指定規格的（de）試樣去掉底紙後貼（tiē）到（dào）檢測板上，並用標準質量的橡膠輥滾壓。檢測板的材料一般用玻璃、不鏽鋼、高壓聚乙烯塑料和其他特定的材料。試樣貼到檢測板一（yī）段時間後，將檢測板固定在平台上（shàng），並揭開試樣一端固（gù）定在試（shì）驗機測試頭上，然後測試頭以一（yī）定的速度和角度將（jiāng）試樣從檢測板上揭下或（huò）破壞，此時試驗機（jī）上所顯示的（de）力稱（chēng）為試樣的剝離強度。單位為kgf/cm或 N/cm。
測試（shì）角度有180°和90兩種,一般紙（zhǐ）張類麵料采用90°角（jiǎo）。試樣從（cóng）貼（tiē）到（dào）檢測板上（shàng）到開始（shǐ）檢測的時間可以是10分鍾（zhōng）、1小時、1天或者幾個星期,以比（bǐ）較黏合劑在不同時間的黏結特性，如圖2-13(b)所示。黏合（hé）劑的剝離強度試驗方法可參考國家標（biāo）準GB 2792—1981。

3.持黏性。 測試（shì）方法是將一個特定尺寸的試樣（yàng）, 一端去掉底（dǐ）紙並以一定（dìng）麵積的試樣貼到不鏽鋼檢測（cè）板（bǎn）上，另（lìng）一（yī）端裝有一定質量的礎將（jiāng）這一（yī）整體放在試驗架上，在礎碼重力的（de）作用下（xià）試樣沿檢測板位通（tōng）過觀察試樣在一定時間內、不同重力作用下的位移量或（huò）下落時間，來評價黏合劑的持黏性或軟硬程度。 軟的黏（nián）合劑的（de）內（nèi）聚力低，在試驗中試樣的位移量或下落時間都比（bǐ）硬的黏合劑大或短。檢測（cè）方法如圖2-13(c)所示（shì）。
黏（nián）合劑持黏性的檢測方法可參考國家標準GB 4851-1984。
